生物質顆粒U型螺旋輸送機

發布時間：2026-06-26 16:01:43 作 者：大漢機械

生物質顆粒U型螺旋輸送機是針對輸送木屑顆粒、秸稈顆粒等生物質成型燃料的螺旋輸送設備。它采用U型槽體結構，內置旋轉螺旋葉片，通過螺旋的推送作用將生物質顆粒從進料口平穩輸送到出料口，普通輸送設備在輸送過程中容易出現顆粒破損率高、粉塵外逸嚴重、堵料卡死等問題。U型螺旋輸送機憑借其全封閉的U型槽體結構和可針對物料特性優化的螺旋設計，能夠有效控制粉塵逸散、降低顆粒破碎率，同時支持水平或小傾角靈活布置，能夠做到多點進出料，支持非標定制。

生物質顆粒U型螺旋輸送機優勢

U型螺旋輸送機從結構設計上做出了系統性優化，全封閉U型槽體有效控制粉塵逸散，低速大直徑螺旋減少顆粒破損，能在受限空間內實現平穩的短距離輸送，是連接生物質顆粒生產與輸送環節的理想選擇。

防粉塵：封閉性是硬性要求，需有效控制粉塵外逸，滿足環保標準

防堵塞：進料不均、濕度過高或設計不合理時易發生堵塞

防磨損：顆粒的磨蝕性對葉片和槽體造成磨損，尤其彎頭處需加強防護

生物質顆粒U型螺旋輸送機類型

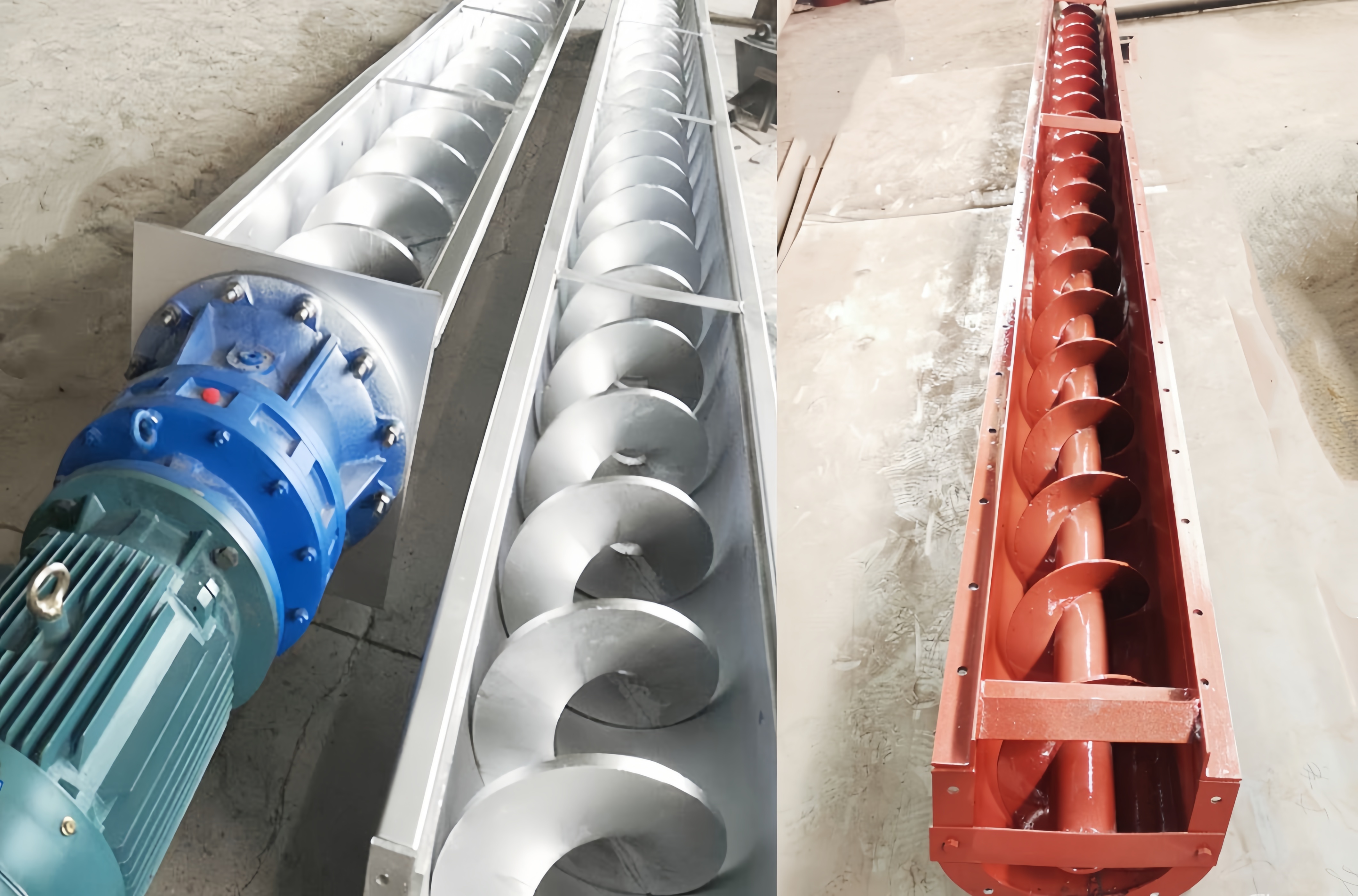

針對不同特性的生物質顆粒，我們提供有軸與無軸兩款U型螺旋輸送機。有軸機型結構經典，適合流動性好的木屑顆粒等規則物料；無軸機型采用無中心軸設計，解決秸稈顆粒等物料易纏繞、堵塞的難題而研發。

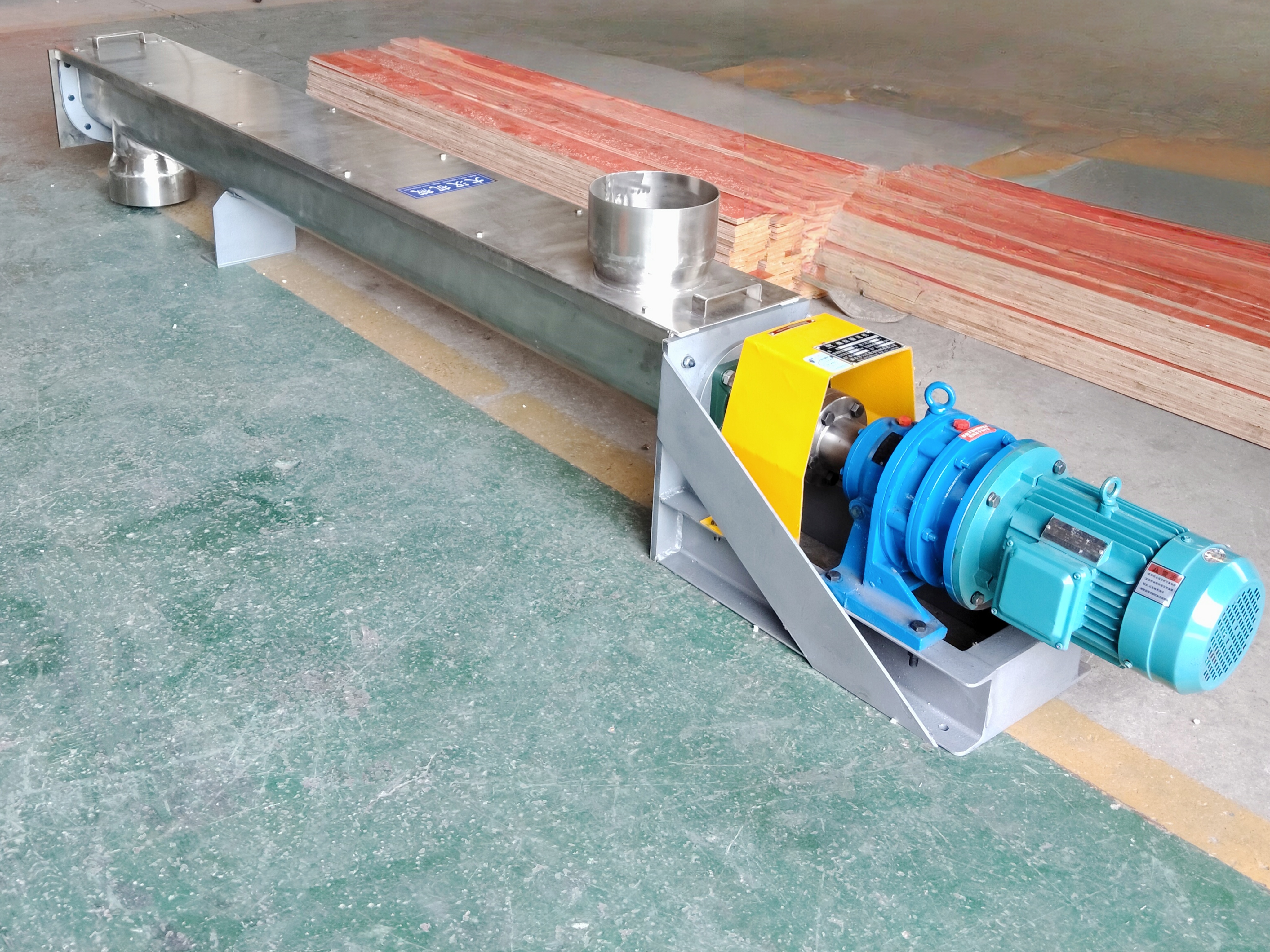

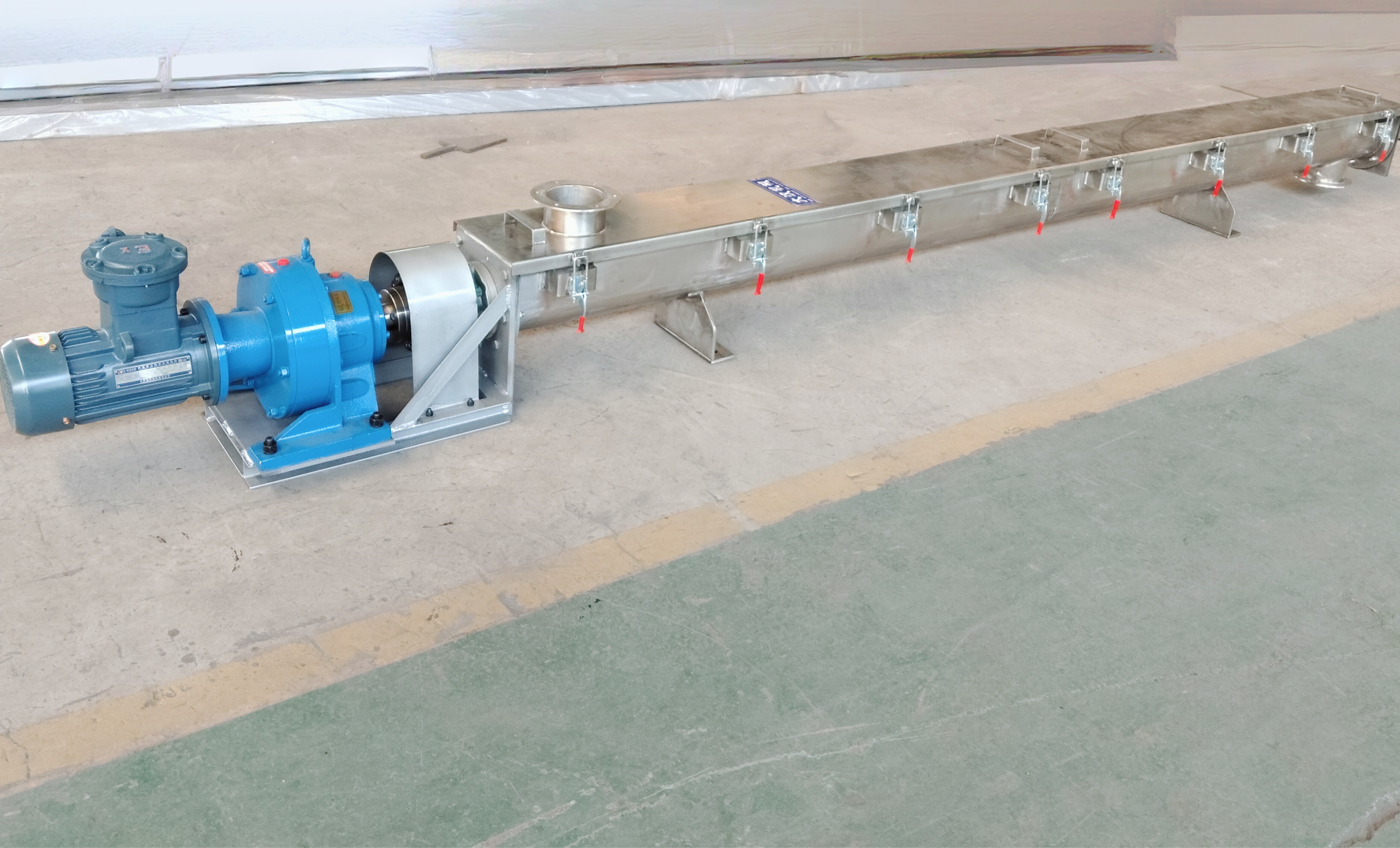

有軸U型螺旋輸送機：是傳統結構形式，螺旋葉片焊接在一根中心軸上，軸兩端由軸承支撐，長距離輸送時中間增設吊掛軸承，其結構簡單、運行穩定、制造成本相對較低，更適合輸送干燥、純凈、不易破碎的生物質顆粒。

無軸U型螺旋輸送機：取消了中心螺旋軸，采用高耐磨鋼制成的整體無軸螺旋葉片，依靠葉片自身剛性完成輸送，無中心軸阻擋，物料在輸送過程中受到的擠壓和摩擦更小，顆粒破碎率大幅降低，避免了物料在中間軸處纏繞、堆積、堵塞的問題。

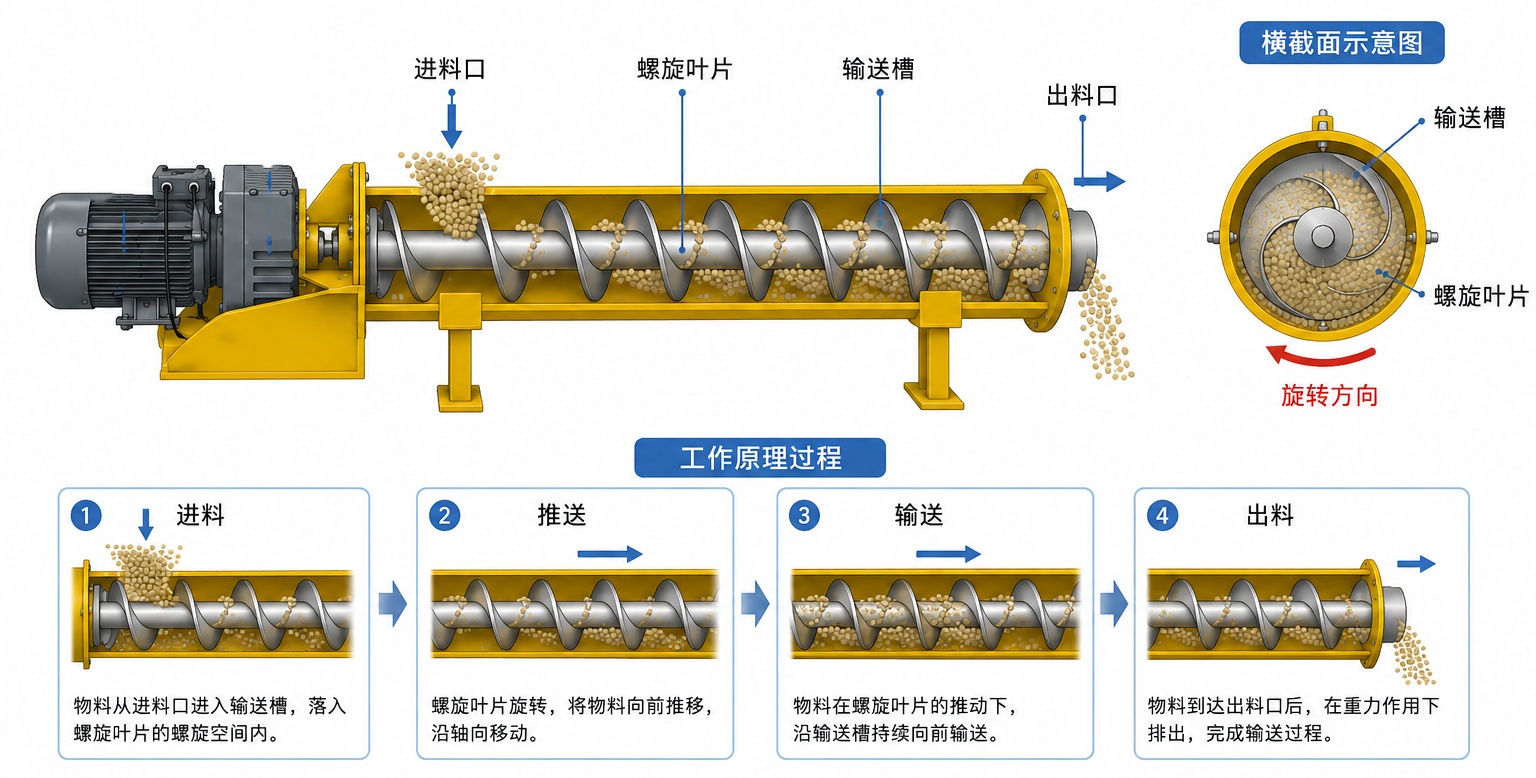

生物質顆粒U型螺旋輸送機工作原理

U型螺旋輸送機的工作原理基于物料的滑移運動，當電機驅動螺旋軸旋轉時，生物質顆粒在自身重力及與U型槽壁產生的摩擦力作用下，不會隨螺旋葉片一同旋轉，而是像不旋轉的螺母沿著旋轉的螺桿作平移運動一樣，被螺旋葉片沿槽底向前推送，從進料口移向出料口。

生物質顆粒U型螺旋輸送機型號參數

規 格		主要技術性能	驅動裝置	驅動裝置			重量
直徑	長度	產量(t/h)	轉速	減速機		電動機
				型號	速比	功率
U 200	-10	9	60	ZQ250	23.34	1.1	726
U 200	-20	9	60	ZQ250	23.34	1.5	1258
U 250	-10	15.6	60	ZQ250	23.34	2.2	960
U 250	-20	15.6	60	ZQ250	23.34	3	1750
U 300	-10	21.2	60	ZQ350	23.34	3	1373
U 300	-20	21.2	60	ZQ350	23.34	4	2346
U 400	-10	51	60	ZQ400	23.34	5.5	1911
U 400	-20	51	60	ZQ500	23.34	11	2049
U 500	-10	87.5	60	ZQ400	23.34	7.5	2381
U 500	-20	87.5	60	ZQ650	23.34	18.5	5389
U 600	-10	134.2	45	ZQ750	23.34	22	3880
U 600	-10	134.2	45	ZQ850	23.34	55	7090

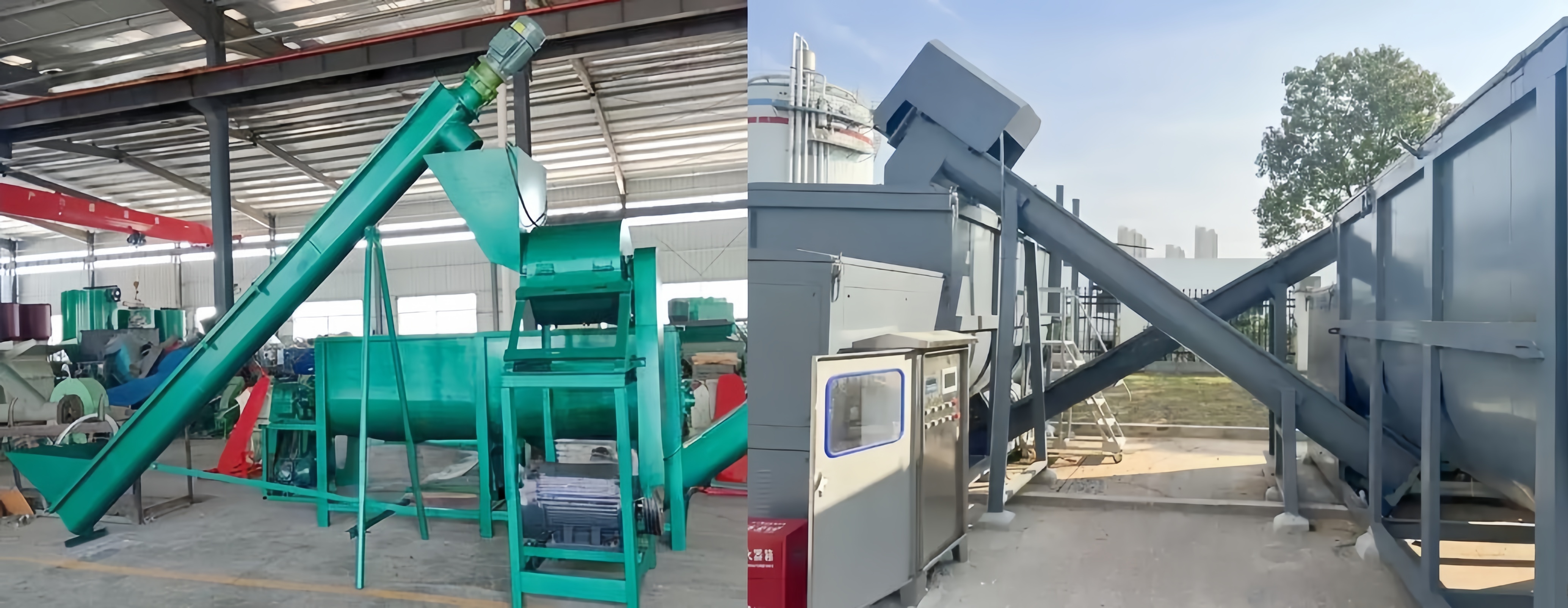

生物質顆粒U型螺旋輸送機客戶案例

針對秸稈、稻殼等易纏繞、水分高的生物質物料，我們的U型螺旋輸送機已在眾多項目中成功替代傳統設備，能夠結合現場工況以及輸送需求進行生產。

山東生物質顆粒燃料廠：主要生產木屑顆粒燃料，原料為干燥、純凈的鋸末壓縮顆粒，含水率低于10%。物料無粘性、不纏繞，輸送工況相對簡單?？蛻暨x用碳鋼材質U型螺旋輸送機，螺旋直徑300mm，輸送長度12米，電機功率5.5kW，輸送產量穩定在每小時8-10噸。

安徽生物質發電廠：輸送的生物質原料為秸稈、稻殼與木屑混合顆粒，濕度波動大，含有一定量碎末和雜質，粘性和纏繞性較強?？蛻舸饲笆褂?a href='http://cdhn.com.cn/product304.html' target='_blank'>有軸螺旋輸送機，頻繁出現堵塞、纏繞停機問題，維護成本高。后更換為耐磨鋼材質無軸U型螺旋輸送機，螺旋直徑400mm，輸送長度18米，電機功率11kW，輸送產量提升至每小時15噸。

生物質顆粒U型螺旋輸送機選型建議

選型是否合理，直接決定了生物質顆粒輸送線的運行效率與維護成本。面對含水率、含雜率、輸送距離、產量要求各不相同的工況條件，U型螺旋輸送機的螺旋直徑、轉速、材質、有軸/無軸結構等關鍵參數均需進行針對性匹配。

關鍵參數：螺旋直徑、轉速范圍、電機功率、輸送距離。

材質選擇建議：碳鋼適用于常規工況，不銹鋼適用于防腐蝕要求場景，耐磨鋼適用于高磨損場景

現場勘測：如需根據具體物料和工況定制方案，歡迎聯系工程師獲取一對一選型建議。
